مکمل وہیکل الیکٹریکل سسٹم

پروڈکٹ کا تعارف

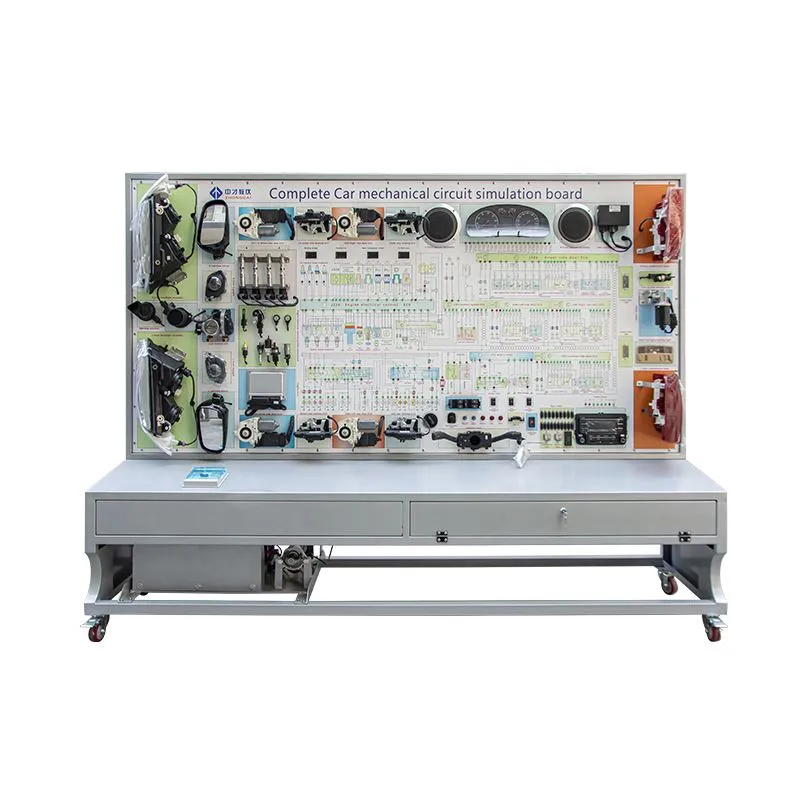

یہ آلہ Volkswagen Passat آٹوموٹو الیکٹرانک اور الیکٹریکل سسٹم پر مبنی ہے، جو مختلف سسٹمز کی ساخت اور کام کرنے کے عمل کو مؤثر طریقے سے ظاہر کرتا ہے، بشمول انسٹرومنٹ سسٹم، لائٹنگ سسٹم، الیومینیشن سسٹم، وائپر سسٹم، اسٹارٹنگ سسٹم، چارجنگ سسٹم، اور اگنیشن سسٹم۔ یہ ثانوی اور اعلیٰ پیشہ ورانہ تکنیکی کالجوں، عام تعلیمی اداروں، اور تربیتی تنظیموں کی نظریاتی اور عملی تربیت کے لیے تدریسی ضروریات کے لیے موزوں ہے۔مکمل گاڑیوں کے برقی نظام.

فنکشنل خصوصیات

حقیقت پسندانہ آپریشنل سسٹمز:

اس ڈیوائس میں مکمل طور پر فعال آٹوموٹیو الیکٹرانک اور برقی نظام موجود ہے، جو اس کی ساخت کو ظاہر کرتا ہے۔مکمل گاڑی کا برقی نظامبشمول انسٹرومنٹ سسٹم، لائٹنگ سسٹم، الیومینیشن سسٹم، وائپر سسٹم، اسٹارٹنگ سسٹم، چارجنگ سسٹم، اور اگنیشن سسٹم۔

انٹرایکٹو مظاہرے:

صارف آلات کے نظام، لائٹنگ سسٹم، الیومینیشن سسٹم، وائپر سسٹم، اسٹارٹنگ سسٹم، چارجنگ سسٹم، اور اگنیشن سسٹم کے کام کرنے کے عمل کو حقیقت پسندانہ طور پر ظاہر کرنے کے لیے مختلف الیکٹریکل سوئچز اور بٹنوں میں ہیرا پھیری کر سکتے ہیں، جس سے طلبا کو اس کے افعال کو سمجھنے میں مدد ملتی ہے۔مکمل گاڑی کا برقی نظام.

پیمائش کی بندرگاہیں اور ہنر کی تربیت:

تربیتی پینل پر ہر برقی جزو پیمائشی بندرگاہوں سے لیس ہے۔ متعلقہ سرکٹ ڈایاگرام یا مرمت کی دستاویزات کا حوالہ دے کر اور آکسیلوسکوپس اور ملٹی میٹر جیسے آلات کا استعمال کرتے ہوئے، طلباء آریھوں کو پڑھنے اور اس سے متعلق مختلف سگنلز کی پیمائش کرنے میں اپنی مہارت پیدا کر سکتے ہیں۔مکمل گاڑی کا برقی نظام.

براہ راست ٹیسٹنگ ٹرمینلز:

ٹریننگ پینل کو ٹیسٹنگ ٹرمینلز کے ساتھ نصب کیا گیا ہے جو گاڑی کے برقی نظام کے مختلف سرکٹ اجزاء بشمول مزاحمت، وولٹیج، کرنٹ، اور فریکوئنسی سگنلز سے برقی سگنلز کی براہ راست پیمائش کرنے کی اجازت دیتا ہے۔

پائیدار تعمیر:

تربیتی پلیٹ فارم اعلیٰ معیار کے اسٹیل سے بنایا گیا ہے، جس میں اعلیٰ طاقت، سنکنرن مزاحمت، اور طویل عمر پائی جاتی ہے۔ یہ پرکشش اور اعلیٰ ظہور کے لیے چھڑکاؤ کے عمل سے گزرتا ہے۔ پلیٹ فارم سیلف لاکنگ کاسٹرز سے لیس ہے، جو آسان نقل و حرکت، حفاظت، وشوسنییتا اور پائیداری کو یقینی بناتا ہے۔

اس ڈیوائس کے ذریعے طلباء جامع طور پر مہارت حاصل کر سکتے ہیں۔مکمل گاڑی کا برقی نظامووکس ویگن پاسٹ کی، جو ان کی پیشہ ورانہ مہارتوں کی نشوونما کے لیے ایک مضبوط بنیاد رکھتی ہے۔

پری آپریشن چیکس

گاڑی کے الیکٹریکل تجرباتی بینچ کو چلانے سے پہلے چیک کریں کہ بیٹری وولٹیج نارمل ہے۔

یقینی بنائیں کہ کمپیوٹر کنکشن محفوظ ہیں۔

کسی بھی منقطع ہونے یا موصلیت کو پہنچنے والے نقصان کے لیے پاور کیبل کا معائنہ کریں۔

تصدیق کریں کہ بیٹری کی کیبلز صحیح طریقے سے جڑی ہوئی ہیں۔

یقینی بنائیں کہ فالٹ سمولیشن سوئچ درست پوزیشن میں ہے۔

اگنیشن سوئچ کو آن پوزیشن کی طرف موڑ دیں اور کسی بھی اسامانیتا کے لیے آلے کے پینل اور وائرنگ کو چیک کریں۔ اگر سب کچھ نارمل ہے تو یہ چیک کرنے کے لیے کہ تمام لائٹس ٹھیک سے کام کر رہی ہیں ہر لائٹ سوئچ کو آن کریں۔ الیکٹرک ہارن کے کام کو یقینی بنانے کے لیے ہارن بٹن کو دبائیں۔ یہ چیک کرنے کے لیے متعلقہ سوئچز کو دبائیں کہ تمام موٹریں عام طور پر کام کرتی ہیں۔ صرف جانچ یا پیمائش کے ساتھ آگے بڑھیں اگر سب کچھ صحیح طریقے سے کام کر رہا ہے۔

پروڈکٹ آپریٹنگ طریقہ کار

غلطی کا پتہ لگانے کے آپریشن:

درج ذیل اجزاء کو چیک کرنے کے لیے ملٹی میٹر کا استعمال کریں:

بیٹری وولٹیج چیک کریں۔:

تصدیق کریں کہ بیٹری کا وولٹیج نارمل ہے اور یہ مستقل پاور لائن کو 12V فراہم کر سکتا ہے۔

لائٹ سوئچ چیک کریں۔:

لائٹ سوئچ کو پہلی پوزیشن پر آن کریں اور چیک کریں کہ آیا اگلی اور پچھلی پارکنگ لائٹس کے ساتھ ساتھ انسٹرومنٹ پینل اور لائسنس پلیٹ لائٹس بھی ٹھیک طرح سے روشن ہیں۔ فوگ لائٹ پوزیشن پر جائیں اور چیک کریں کہ کیا اگلی اور پچھلی فوگ لائٹس ٹھیک طرح سے روشن ہیں۔

ہیڈلائٹ ڈمر سوئچ چیک کریں۔:

یہ چیک کرنے کے لیے ہیڈلائٹ ڈمر سوئچ چلائیں کہ آیا ہائی بیم، لو بیم، اور گزرنے والی لائٹس صحیح طریقے سے کام کرتی ہیں۔

ٹرن سگنل سوئچ، وارننگ لائٹ سوئچ، ریورس لائٹ سوئچ، بریک لائٹ سوئچ، اور ہارن بٹن چیک کریں:

ٹرن سگنل سوئچ کو چالو کریں اور چیک کریں کہ آیا بائیں اور دائیں موڑ کے سگنل درست طریقے سے چمکتے ہیں۔

انتباہی روشنی کے بٹن کو دبائیں اس بات کی تصدیق کرنے کے لیے کہ سامنے اور پیچھے کی وارننگ لائٹس ٹھیک طرح سے چمکتی ہیں۔

ریورس لائٹس کو درست طریقے سے روشن کرنے کو یقینی بنانے کے لیے ریورس لائٹ سوئچ کو دبائیں۔

یہ چیک کرنے کے لیے بریک لائٹ سوئچ کو دبائیں کہ آیا بریک لائٹس اور ہائی ماونٹڈ بریک لائٹ صحیح طریقے سے روشن ہو رہی ہیں۔

پاور ونڈو سوئچز، مرر ایڈجسٹمنٹ سوئچز، اور وائپر سوئچ چیک کریں۔:

ہر پاور ونڈو سوئچ کو دبائیں اس بات کی تصدیق کرنے کے لیے کہ متعلقہ پاور ونڈو موٹرز عام طور پر کام کرتی ہیں۔

آئینے کی ایڈجسٹمنٹ سوئچ کو گھما کر چیک کریں کہ آیا متعلقہ آئینے توقع کے مطابق حرکت کرتے ہیں۔

وائپر سوئچ کو مناسب پوزیشن پر سیٹ کریں اور چیک کریں کہ آیا وائپر موٹر ٹھیک سے کام کر رہی ہے۔

عام غلطیاں اور حل

دیکھ بھال اور دیکھ بھال

یہ یقینی بنانے کے لیے کہ سسٹم محفوظ اور قابل بھروسہ ہے، پاور سپلائی منقطع کر دیں اور ٹیسٹنگ مکمل ہونے کے بعد بیٹری کے منفی ٹرمینل کو ہٹا دیں۔

تجرباتی بینچ کو ضرورت سے زیادہ مرطوب حالات میں یا براہ راست سورج کی روشنی میں نہ رکھیں۔

مداخلت کو روکنے کے لیے، آلات کے قریب مقناطیسی مواد رکھنے سے گریز کریں۔

تجرباتی بینچ کے آپریشن کے دوران، حادثاتی نقصان سے بچنے کے لیے سرکٹ کنیکٹرز کو تصادفی طور پر پلگ یا ان پلگ نہ کریں۔

استعمال کی احتیاطی تدابیر

بیٹری کے منفی ٹرمینل کو ہٹانے سے پہلے ECU کنیکٹرز کو پلگ یا ان پلگ نہ کریں۔

جب اگنیشن سوئچ "آن" پوزیشن میں ہو تو کسی کنیکٹر کو پلگ یا ان پلگ نہ کریں۔

تشخیصی ٹولز کا استعمال کرتے وقت، یقینی بنائیں کہ استعمال کے درست طریقے اپنائے گئے ہیں۔

جب اگنیشن سوئچ "آن" پوزیشن میں ہو تو ٹیسٹ پورٹس کے ذریعے سینسرز یا ایکچیوٹرز کی مزاحمت کی پیمائش نہ کریں۔ اگر ضروری ہو تو، "آف" پوزیشن میں اگنیشن سوئچ کے ساتھ انسٹرکٹر کی رہنمائی میں پیمائش کی جانی چاہیے۔ پیمائش کے مناسب طریقوں پر توجہ دیں۔

ضرورت کے مطابق بیٹری کو باقاعدگی سے ری چارج کریں۔
